完整解析Revit MEP繪圖方法與連結作業

1.以建築從業人員與機電工程師角度，教導Revit電氣、給(排)水、消防與空調等繪圖方法，以及連結作業、圖面配置與列印，完全掌握Revit MEP的強大功能與操作技巧，並提供全書範例練習檔。
2.細部講解Revit MEP的應用方法，減少機械、電氣、空調等專業設計團隊，與建築師、結構工程師之間的協調作業，大量節省建築工程中的費用及時間，讓效率與效能最佳化。
3.Revit中所有圖元都是以「族」來運行，這個強大的功能有助於更輕鬆地管理和修改資料，書中特別解說「族」，從各項基本設定到創建「族」，如：照明設備族、風管管件族，以及閥門族等。
4.書中是以Revit 2016版操作，但2015版本亦可參考操作步驟使用。

【專業推薦】中華科技大學建築系(所)教授兼主任暨所長/李宗霖


「一次學會Revit」系列經典書籍共三本，簡介如下：

■【一次學會Revit 2016 - Architecture、MEP、Structure(適用2016/2015)】
完整解析Revit建築、機電，以及結構配筋，一次整合三大軟體的實作流程，以專案方式貫穿三項軟體，涵蓋設計專案中建築、機電、結構（鋼筋）之圖說、軟體間設定，以及轉換應用等。

■【一次學會Revit MEP 2016綜合應用】
學習Revit電氣、給(排)水、消防與空調等繪圖方法，以及連結協同作業、圖面配置與列印，完全掌握Revit MEP的強大功能與操作技巧。

■【一次學會Revit Structure 2016綜合應用】
學習結構分析、鋼筋配筋設計與繪製，以及施工圖等相關作業，並藉由Revit Structure在結構工程的運用，有效整合各項作業，降低成本與錯誤。

倪文忠

現職：林同棪工程顧問股份有限公司專案管理主任
證照：甲級勞工安全管理技術士
甲級勞工衛生管理技術士
乙級建築管理技術士
消防設備士

01 Autodesk Revit MEP概述
1.1 工作介面介紹與基本工具應用
1.2 Revit MEP基本工具應用
1.3 Revit 3D設計製圖原理
1.4 Revit立、剖面圖建立
1.5 基本術語說明
1.6 文件格式

02 Autodesk Revit專案
2.1 Autodesk Revit專案建立
2.2 瞭解工作環境
2.3 圖面設定
2.4 單位設定
2.5 樓層與網格
2.6 文字
2.7 標註
2.8 尺寸標註
2.9 物件型式
2.10 材料
2.11 專案實例

03 MEP專案建立
3.1 Autodesk Revit MEP概述
3.2 建立標高
3.3 建立平面視圖
3.4 視圖可見性
3.5 物件型式
3.6 其他設定

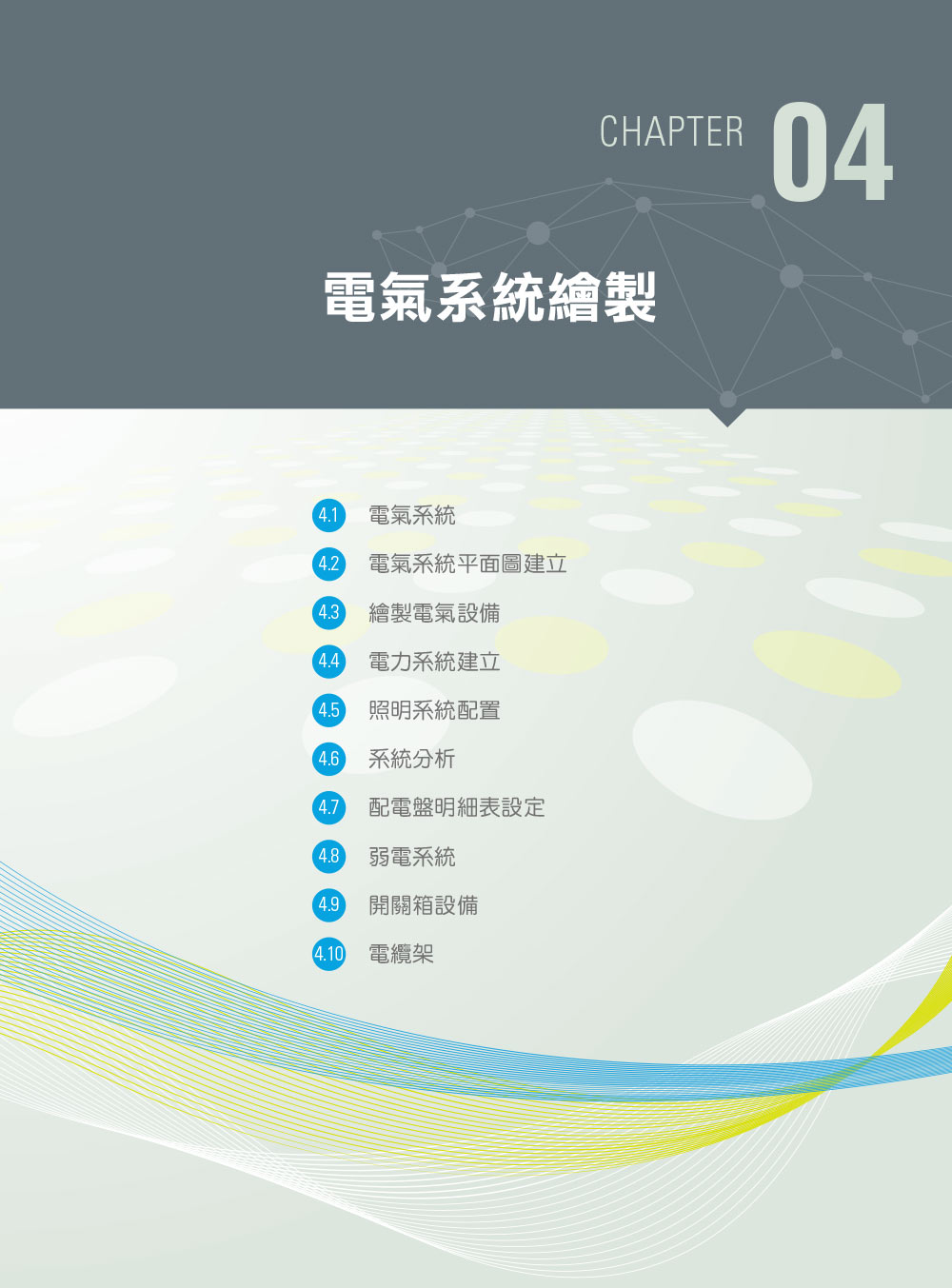

04 電氣系統繪製
4.1 電氣系統
4.2 電氣系統平面圖建立
4.3 繪製電氣設備
4.4 電力系統建立
4.5 照明系統配置
4.6 系統分析
4.7 配電盤明細表設定
4.8 弱電系統
4.9 開關箱設備
4.10 電纜架

05 給、排水系統繪製
5.1 管路設計參數
5.2 管路繪製
5.3 衛浴給、排水系統平面圖建立
5.4 繪製衛浴設備
5.5 存水彎配置
5.6 給、排水管路配置

06 消防水系統
6.1 火警系統平面圖建立
6.2 灑水系統設備
6.3 室內消防栓箱
6.4 標籤管路
6.5 滅火器

07 空調系統
7.1 負載計算
7.2 風管設定
7.3 風管繪製
7.4 建立空調系統專案
7.5 繪製空調系統
7.6 空調配電系統
7.7 外部文件連接

08 連結與協同作業
8.1 連結模型
8.2 連結專案範例
8.3 工作共用
8.4 維護和返回工作共用檔案
8.5 Revit伺服器
8.6 干涉檢查

09 圖面配置與列印
9.1 建立圖紙與專案資訊
9.2 視圖配置方式
9.3 配置視圖
9.4 外部訊息
9.5 圖例
9.6 圖紙變更
9.7 匯出CAD格式檔案
9.8 列印

10 族的基本設定
10.1 族的使用
10.2 族之樣板
10.3 族群品類與參數
10.4 新建族群品類與參數
10.5 族群編輯器
10.6 3D模型的建立
10.7 3D族的修改
10.8 2D族的建立與修改
10.9 Revit MEP族接點

11 Revit MEP族的建立
11.1 照明設備族的建立
11.2 風管管件族的建立
11.3 閥門族的建立

附錄一 Revit MEP快捷鍵
附錄二 參考文獻
